商业归纳体的弱电机房怎么规划呢？和一般的机房有何差异？首要规划哪几部分呢？

正文：

一、体系概述

本次投标的机房，为大楼网络通讯机房和消控中心机房。一层消防操控室机房（安防操控中心、智能操控网网络机房、消防监控中心、楼宇监控中心，公共广播操控中心），建造面积150平方米，别的，在消防操控室隔出一间约32平方米的设备房，用于放置智能操控网网络设备、UPS电源设备等；地下一层电信机房，从中隔出一间网络机房，作为物业办理网、无线AP网和POS收银网网络机房，建造面积约46平方米，机房工程涉及到机房装饰、电气技能、空气及温度调理、电子工艺、通讯技能、弱电工程体系等。详细机房规划施工需求处理温湿度操控、洁静度、静电维护、防雷击、防电磁搅扰、动力配电、UPS、空调等。

工程内容首要有以下几个部分：

机房结构与装饰

供配电体系

机房空调体系

UPS体系

首层消防操控机房，面积约为150m2，首要作为归纳布线体系、监控体系等的主机房，机房工程包含机房装饰、照明、配电、配线、接地防雷等工程内容。

地下一层从电信机房隔中一间网络机房，面积约为46m2。

各弱电配线间依据归纳布线和弱电设备设置状况共用1个弱电井，按体系需求分设多个配线间。

机房工程空调新风排风排烟和消防报警气体救活由其他专业担任。

依照《数据中心规划规范》，建造机房基础设施，包含室内装饰、配电体系（含配电柜、不间断UPS电源）、防雷接地体系、空调体系、配线体系的配线等。

二、体系需求

2.1 机房装饰工程要求

机房装饰要表现机房区域的特色，从内部看，要要点表现高科技的工作环境、谨慎的科学气氛、简练大方的装饰线条、严肃高雅的装饰颜色、以及以人为本的环保装饰理念。机房装饰要严厉依照国家相应的规范规范履行。

顶面

机房吊顶需求满意节能、防火、防尘、防水、防静电、防鼠虫灾。

网络通讯机房选用铝镁合金600*600mm微孔板吊顶，消防监控室选用硅酸钙600*600mm方板天棚吊顶，用吊顶装饰遮住各种管线，探头号。灯具和各种探头的设备与吊顶应有机结合，并使机房装饰到达调和一致的作用。

网络通讯机房吊顶区域内做防尘防静电处理，金属衔接件、铆固件除锈后，应涂两遍防锈漆。

地上

抗静电活动地板应契合现行国家规范《计算机机房用活动地板技能条件》的要求。规范600×600×35mm，会集荷载大于等于5000N/m2，涣散荷载大于等于17500N/m2，抗静电绝缘值1×107Ω～1×109Ω。地板下均做防尘处理，地上应平坦、耐磨，并应选用不起尘、不易积灰、易于清洁的资料。

静电地板高度不小于300mm；消防操控室选用大楼全体空调体系，静电地板高度不小于20mm，静电地板下安置走线线槽、管路、桥架和插座。

一切进出机房的孔洞、管道有必要进行防鼠害处理（包含线井）。

墙面

网络通讯机房和IT司理室的隔墙窗户选用铯钾玻璃，并选用不锈钢包边。

门

选用木质甲级防火门。

2.2机房照明

机房照明设备选用高效嵌入式铝合金格栅、不锈钢反射弧罩灯盘，选用三基色荧光灯管。网络通讯机房区域规划照度不低于500Lux，消防操控室区域照度不低于300Lux。机房内无眩光，眩光约束等级为Ⅱ级；UPS室等其它区域能够有细微眩光，眩光约束等级为Ⅲ级。

2.3机房防火

1）机房内应设备火灾主动报警体系和气体主动救活设备。详细消防规划由大楼一致考虑。

2）机房内的装饰资料有必要挑选非焚烧或难焚烧资料。

3）机房内设置防排烟口，由气体消防体系联动排烟，机房内新风口由机房装饰考虑。

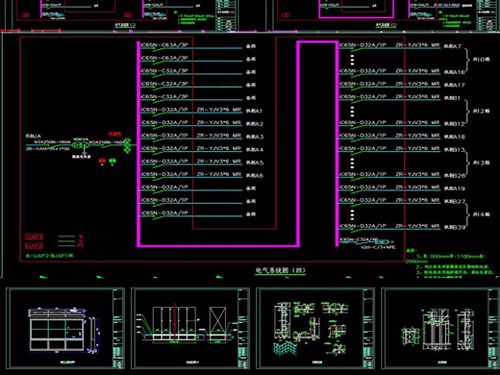

2.4机房配电

1）选用市电电源与备用发电机两路电源供电，在UPS配电间进行切换。

2）A．规划要求概述

依据投标平面图。

投标人依据运转负荷的重要性程度确认供电电源等级，并对配电部分进行规划。机房电气体系包含机房区的动力、照明、监控、通讯、维护等用电体系，按负荷性质分为计算机设备负荷和辅佐设备负荷，计算机设备和动力设备应分隔供电。供配电体系的组成包含配电柜、动力线缆、线槽及插座、接地防雷、照明箱及灯具、应急灯、静电防护、漏电维护和接地体系、照明线管。应独立设置计算机设备专用配电柜和其他设备配电柜。

B．体系规划

投标人按国家防雷、接地规范规划机房内接地体，而且对防雷、静电接地计划做出全面、严厉及详尽地规划计划。

负荷等级：机房内IT设备为一级负荷，应急照明、消防设备等为二级负荷，由重要负荷母线供电。空调为三级负荷，由市电供给电源。

分散通道按规范要求设置选用自带蓄电池的指示灯,由重要负荷母线供电,市电供给电源。

配电柜：市电输出配电柜、UPS输出配电柜悉数选用世界名牌电气元器件，牢靠性得到公认的产品。

检修插座：机房内应考虑修理、清洁用电源插座，电源从市电引来。

网络通讯机房计算机等信息设备，消控中心机房内的首要设备的供电方法为一级供电方法，需树立不间断供电体系。一切的UPS进线回路应选用专线，不得与其他负荷共用同一根电缆和同一个开关。

对机房内的设备供电选用A级规范：

机房选用上走线的方法，保证地板下无怎么电源导线的衔接点。

电压动摇规模：±5%

频率动摇规模：≤±0.2Hz

波形失真率：3—5%

选用TN-S体系供电

电压380V/220V

进线为三相五线制

机房内一切的强电、弱电线缆应穿金属槽（管）敷设，强、弱电线缆不能共槽（管）敷设，桥架及线管均为热镀锌产品。

每个机柜均设置2路16A的UPS电源；

机柜内电源选用专用PDU电源模块的配电方法；

机柜电源配线选用低烟无卤的阻燃电缆，导线不小于4mm；

3）其他体系设备如安全防备体系、电视体系、BAS楼宇自操控体系运用uPS电源，选用会集供电方法，即在每层弱电设备操控信号会集汇接的弱电间规划电源转换箱，把UPS沟通220V转换成DC12V后经过一条RVVP2X1.0电线输出到各用电点。BAS楼宇自操控体系DDC电源就近在本楼层配线间UPS配电箱端接。

4）机房用电设备、配电线路装设短路和过载两级维护，一起配电体系各级之间有挑选性地合作，配电以放射式向用电设备供电。

5）机房配电体系一切线缆均选用阻燃聚氯乙烯绝缘导线及阻燃交联聚氯乙烯绝缘电力电缆，穿镀锌金属线槽或镀锌钢管敷设。

2.5机房接地、防雷

1）机房配电体系的工作地、安全维护地、防雷接地选用联合接地方法；直流逻辑地选用一组专用的接地极，一起在机房内安置直流工作地网，用40×4mm的截面铜排敷设在活动地板下，依据计算机设备布局，纵横组成网格状，配有专用接地端子，用织造软铜线以最短的长度与计算机等设备相连。

2）简单发生静电的活动地板选用导线布成泄漏网，并用干线引至动力配电柜中沟通接地端子。

3）电源配电柜电源进线处设备浪涌维护器；信号线路从室外进入机房须加装浪涌维护器。

4）一切配线间弱电房需求设置LEB等电位端接体，此接地体与大楼接地引上线牢靠焊接，一切机柜和弱电设备接地址与LEB衔接，线径不小于6mm。

2.6机房配线要求

机房的电源进线应依照《建筑物防雷规划规范》及《建筑物电子信息体系防雷技能规范》采纳过电压维护办法，专用配电箱电源应选用电缆进线。

机房内配电线路应选用阻燃铜芯导线或电缆在天花吊顶内/活动地板下穿金属管/线槽敷设，并应采纳相应的屏蔽办法。计算机负载配电线路按国标并留有余量。

机房内的计算机、计算机辅佐设备（打印机、数据终端等）及其他弱电体系设备的操控、信号线缆，应单独在天花吊顶内/活动地板下穿金属管/线槽敷设，并应采纳相应的屏蔽办法。

不同电压等级的配电或信号电线/缆应分槽/管敷设。

强弱电线槽/管应离隔相应的间隔。

计算机电源插座设备在架空活动地板，配线由UPS输出分配电柜经金属线槽从活动地板下引到机房遍地，每两个计算机插座由同一个开关操控和供电。

2.7机房UPS供电设备

UPS装备：消防操控室设置一台三进三出60KVA UPS为消防操控室内设备【消防体系主机设备（10KVA）、智能操控网络设备、公共广播体系、设备监控体系、无线对讲体系、视频安防监控体系、电子巡查体系、停车场办理体系工作站及关设备和智能化集成体系设备】供给不间断电源，网络机房设置一台三进三出30KVA UPS为网络机房内设备供给不间断电源，市电中断后UPS带满负载后备时刻均为30分钟。

本项目楼层UPS供电选用区域UPS供电体系，在负一层1#弱电井、2#弱电井、3#弱电井、5#弱电井、6#弱电井、7#弱电井、12#弱电井、13#弱电井、15#弱电井、21#弱电井、22#弱电井、24#弱电井、25#弱电井各装备一台5KVA UPS，共装备13台，市电中断后UPS带满负载后备时刻均为30分钟，由负一层各弱电井UPS引出至各层相应弱电井UPS楼层配电箱。UPS输入电缆由强电专业供给。

2.10 对精细空调的要求

本机房为一级负荷供电单位，向机房供给双回路供电电源，分别由大楼配电房各引二路电源至本机房，其间一路供空调、照明等用电，另一路为UPS电源供电。

依据机房面积巨细及设备发热量装备。在消防操控室（不含消防操控室内的设备房）设置三台5P分体式空调，在消防操控室内设备房设置一台5P分体式空调，在网络机房设置10KW精细空调
