总是听工程师傅说电缆桥架、金属线槽，可是电缆桥架和金属线槽别离是什么呢？通过生意宝多方了解，总算有了些知道，下面生意宝将了解到的常识共享给我们，教您快速辨认电缆桥架和金属线槽。

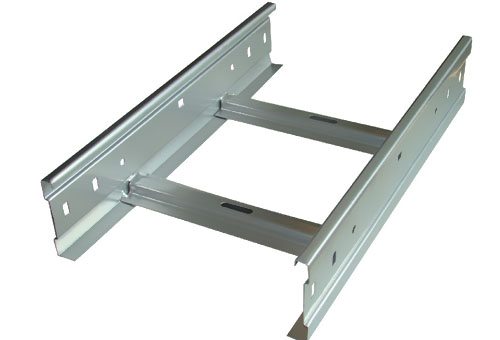

电缆桥架是密接支撑电缆的刚性结构体系，是由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成。生意宝上的桥架产品类型很多，产品优质，得到用户的广泛重视，很多产品选用优质冷轧钢板，外表工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

电缆桥架的外观有很多种，比方镀锌、喷塑、镀锌+喷塑。但线槽如同便是镀锌。桥架还分很多种，例如：梯形桥架、金属线槽，还有玻璃钢桥架等等。电缆桥架和金属线槽的差异详细如下：

1.电缆桥架一般宽度>200mm，金属线槽宽度<200mm。

2.电缆桥架首要用于敷设电缆，金属线槽首要用于敷设导线。

3.电缆桥架型式有梯式、槽式、托盘式、组合式等多种，而在原料和防腐处理方面又分铝合金、玻璃钢、冷（热）轧钢板镀锌、喷涂等。金属线槽就一种，一般用热轧钢板作成。

4.电缆桥架敷设时一般应考虑其荷载、挠度、填充率。

5.金属线槽约等于槽式电缆桥架，只不过某些金属线槽尺度较小算了（地上线槽在外）。有些从桥架下来需接到配电柜的线都是走到金属线槽里再接入配电柜.

6.桥架有好多种、是开放式的，线槽多数是关闭的（塑料&金属）7.两种敷设方法载流量不同

8.桥架一般裁质是冷轧钢板，而线槽用的是镀锌铁皮。

9.从外观跟原料上分：我的观念是桥架比金属线槽厚，装置相对结实。

10.已然标准有对桥架、金属线槽的别离阐明，它们在原料方面就有差异。《民用建筑电气设计标准》上有对应条款的要求。
