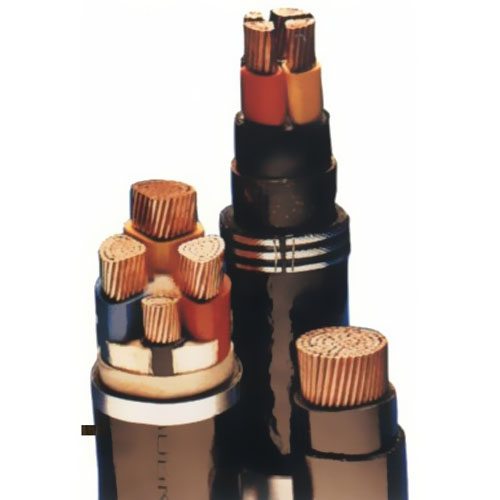

关于电缆的毛病点检测一般都要通过毛病类型的确诊、毛病点测距、精确认点三个首要过程。毛病类型确诊首要是确认电缆毛病点的毛病相别，归于高阻接地或许低阻接地，以便于测验人员挑选恰当的检测方法。毛病点测距也叫预定位，毛病电缆芯线上施加测验信号或许在线丈量、剖析毛病信息，开始确认毛病的距离，尽量缩小毛病规模，以便利精确认点的进行。

预定位方法一般可概括为两大类，即经典法，如电桥法等；现代法，如低压脉冲法、高压闪络法等。精确认点是预定位距离的基础上，精确地确认毛病点地点实践方位。精确认点方法首要有声测定点法、感应定点法、时差定点法以及同步定点法等。本文首要讨论毛病点预定位的根本方法。

对低阻击穿、短路、开路毛病，可在电缆芯线上施加脉冲信号。信号在电缆传达及反射，用数字示波器或手提笔记本电脑虚拟示波器等测出脉冲波形而算出毛病点的方位。低压脉冲反射法的长处是简略、直观，不需求详尽的电缆原始资料，还可以根据反射脉冲的极性分辩毛病类型。缺点是不能用于检测高阻与闪络毛病。

使用传输线的特性阻抗发生变化时的回波现象，电缆芯线中加上必定电压，使其不烧穿而发生放电。放电脉冲在电缆中传达及反射，用数字示波器测出反射脉冲的方位份额，算出毛病点的方位。本法适用于高阻击穿，但操作人员的安全受挟制，波形较难区别。

三次脉冲法是一种新的电缆毛病点预定位方法，因为脉冲反射法宣布的低压脉冲在高阻毛病点处不会发生反射，因此，此刻毛病点不会显现在波形上，此刻的低压脉冲却在测验电缆结尾构成全反射，得到电缆全长的参阅波形；随后发射的脉冲冲击可以在毛病点处构成安稳的时刻充分燃弧，然后运用一个高能量的检测脉冲对毛病点中止冲击，此刻脉冲幅值可抵达1500V，可充分确保在毛病点构成负反射，得到毛病点的毛病波形。两条波形对比可清楚简单看到毛病点方位。该方法适用与除了中心头受潮或进水特别情况外的全部毛病类型，包含高阻接低和低阻接低。

二次脉冲法是近些年常用的测距方法之一，其原理：对毛病电缆开释一个低压脉冲，只需毛病点的接地电阻大于电缆波阻抗5倍，可以认为此刻毛病电缆相关于低压脉冲是开路，那么在脉冲开释端接收到反射波形相当于一个芯线绝缘杰出电缆的波形；对毛病电缆开释一个足以使芯线绝缘毛病点发生闪络的高压脉冲，一起触发开释第二个低压脉冲，毛病点的电弧未平息时，毛病点相关于低压脉冲是无缺短路，那么在脉冲开释端接收的低压脉冲反射波形相当于一个线芯对地无缺短路的波形；两个波形对比会有显着的发散点，这个发散点便是毛病点的反射波形点。其特性是易操作、多功用，回波图形简易。缺点是不能用于检测高阻与闪络毛病。

将被测电缆毛病相与非毛病相短接，电桥两臂别离接毛病相与非毛病相，调度电桥两臂上的一个可调电阻器，使电桥均衡，使用份额关系和已知的电缆长度就能得出毛病距离。用低压电桥测电缆低阻击穿，用电容电桥测电缆开路断线。电桥法检测成果精确，但需求无缺芯线做回路，电源电压不能加得太高。
