在电视监控系统线缆产品上,我们应如何选用?

发布时间:2020.03.12 新闻来源:花环珠江电缆_珠江花环电力科技有限公司,广州珠江电缆,国标珠江电缆 浏览次数:

安防体系子体系品种繁复,对安防线缆的需求也多种多样。在这里,就电视监控体系阐述下安防线缆在安防体系中的选用。

电视监控体系

杰出的视频传输规划是CCTV监控体系中非常重要的一部分。假如一套建设好的体系选用的都是能够发生或处理高质量画面的摄像机、镜头、监视器、录像机,可是没有杰出的传输体系,终究在监视器上看到的图画将无法令人满意。依据“木桶规律”,终究的图画质量将取决于整个体系中最差的一环;而这最差的一环往往便是传输体系。体系的规划人员和设备人员有必要依据实践需要挑选适宜的传输方法、高质量的传输线缆和设备、并按专业规范进行设备,才干到达抱负的传输效果。

在电视监控系统线缆产品上,我们应如何选用?

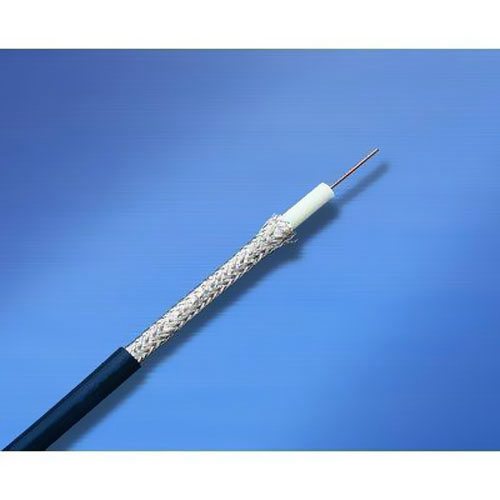

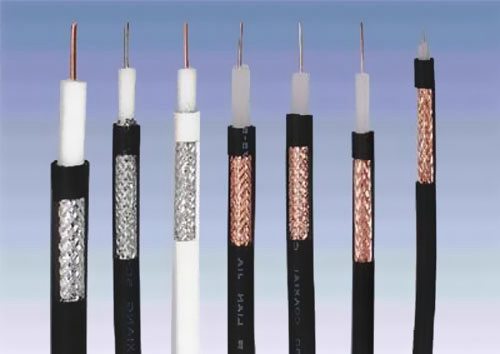

视频信号传输一般选用直接调制技能、以基带频率(约8MHz带宽)的方法,最常用的传输介质是同轴电缆。同轴电缆是专门规划用来传输视频信号的,其频率丢失、图画失真、图画衰减的起伏都比较小,能很好的完结传送视频信号的使命。一般选用专用的SYV75欧姆系列同轴电缆,常用型号为SYV75-5(它对视频信号的无中继传输间隔一般为300-500m);间隔较远时,需选用SYV75-7、SYV75-9乃至SYV75-12的同轴电缆(在实践工程中,粗缆的无中继传输间隔可达1km以上);也有经过添加视频扩大器以增强视频的亮度、色度和同步信号,但线路中搅扰信号也会被扩大,所以回路中不能串接太多视频扩大器,不然会呈现饱满现像,导致图画的失真;间隔更远的选用光纤传输方法,光纤传输具有衰减小、频带宽、不受电磁波搅扰、重量轻、保密性好等一系列长处,首要用于国家及省市级的骨干通讯网络、有线电视网络及高速宽带计算机网络。而在闭路电视监控体系中,光纤传输也已成为长间隔视音频及操控信号传输的首选方法。

在电视监控系统线缆产品上,我们应如何选用?

视频信号也能够用双绞线传输,这要用到双绞线传输设备。在某些特殊运用场合,双绞线传输设备是必不可少的。如,当建筑物内现已按归纳布线规范敷设了很多的双绞线(规范中称三类线或五类线)并且在各相关房间内留有相应的信息接口(RJ45或RJ11),则新增闭路电视监控设备时就不需再布线,视音频信号及操控信号都可经过双绞线来传输,其间视频信号的传输就要用到双绞线传输设备。别的对现已敷设了双绞线(或两芯护套线)而需将前端摄像机的图画传到中控室设备的运用场合,也需用到双绞线传输设备。

双绞线视频传输设备的功用便是在前端将合适非平衡传输(即合适75Ω同轴电缆传输)的视频信号转换为合适平衡传输(即合适双绞线传输)的视频信号;在接纳端则进行与前端相反的处理,将经过双绞线传来的视频信号从头转换为非平衡的视频信号。双绞线传输设备自身具有视频扩大效果,因而也合适长间隔的信号传输。对以上不同的传输方法,所运用的传输部件及传输线路都有较大的不同。

在电视监控系统线缆产品上,我们应如何选用?

通讯线缆一般用在装备有电动云台、电动镜头的摄像设备,在运用时需在现场设备遥控解码器。现场解码器与操控中心的视频矩阵切换主机之间的通讯传输线缆,一般选用2芯屏蔽通讯电缆(RVVP)或3类双绞线UTP,每芯截面积为0.3mm²~0.5mm²。挑选通讯电缆的根本原则是间隔越长,线径越大。例如:RS-485通讯规则的根本通讯间隔是1200m,但在实践工程中选用RVV2-1.5的护套线能够将通讯长度扩展到2000m以上。当通讯间隔过长时,需运用RS-485通讯中继器。

在电视监控系统线缆产品上,我们应如何选用?

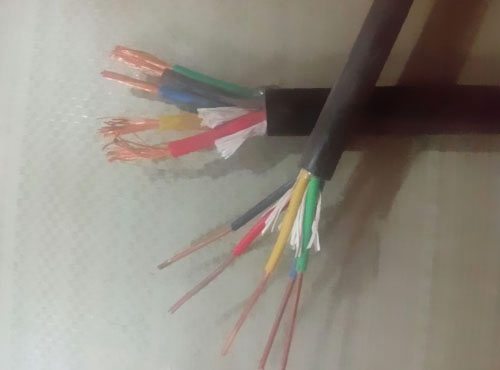

操控电缆一般指的是用于操控云台及电动可变镜头的多芯电缆,它一端衔接于操控器或解码器的云台、电动镜头操控接线端,另一端则直接接到云台、电动镜头的相应端子上。因为操控电缆供给的是直流或沟通电压,并且一般间隔很短(有时还不到1m),根本上不存在搅扰问题,因而不需要运用屏蔽线。常用的操控电缆大多选用6芯或10芯电缆,如RVV6-0.2、RVV10-0.12等。其间6芯电缆别离接于云台的上、下、左、右、主动、公共6个接线端,10芯电缆除了接云台的6个接线端外还包含电动镜头的变倍、聚集、光圈、公共4个端子。在闭路电视监控体系中,从解码器到云台及镜头之间的操控电缆因为间隔比较短一般不作特别要求;而由中控室的操控器到云台及电动镜头的间隔少则几十米,多则几百米,对操控电缆就需要有必定的要求,即线径要粗,如选用RVV10-0.5、RVV10-0.75等。

在电视监控系统线缆产品上,我们应如何选用?

声响监听线缆一般选用4芯屏蔽通讯电缆(RVVP)或3类双绞线UTP,每芯截面积为0.5mm²。在没有搅扰的环境下,也可选为非屏蔽双绞线,如在归纳布线中常用的5类双绞线(4对8芯);因为监控体系中监听头的音频信号传到中控室是选用的点对点布线方法,用高压小电流传输,因而选用非屏蔽的2芯电缆即可,如RVV2-0.5等。
