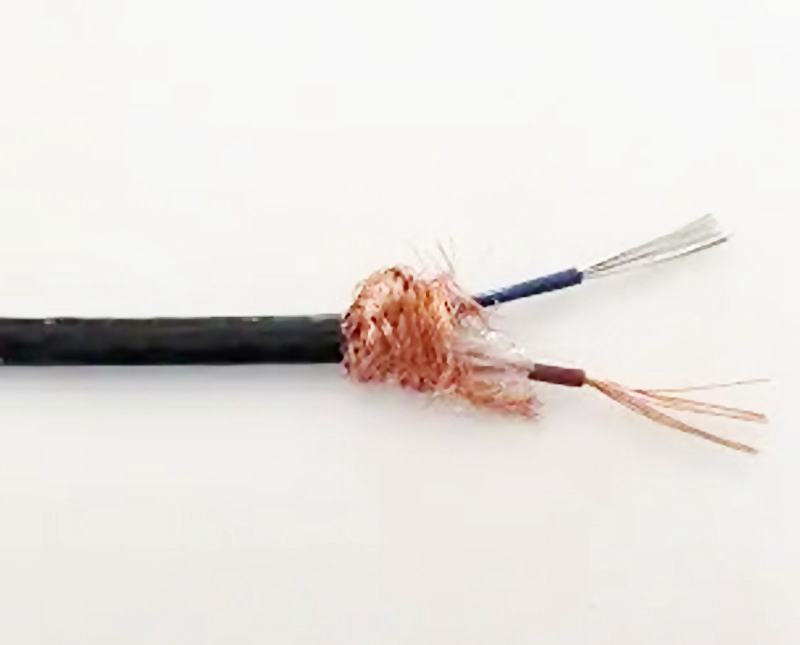

WC3/25,WC5/26钨铼耐高温热电偶补偿导线
补偿导线 WC3/25 WC3/26 热电偶钨铼耐高温是什么?
一、概述
在必定温度范围内,与配用热电偶的电热特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参阅端延长到远离热源或环境温度较稳定处,与显现外表联接构成测温体系。
钨铼热电偶补偿导线 的作用是来延伸热电极即移动热电偶的冷端与显现外表联接构成的测温体系。补偿导线一般用在热电偶上,而热电偶补偿导线的绝缘层和护层依据环境的要求所选用的资料又不一样,护套资料有聚氯乙烯,氟塑料,低烟低卤聚氯乙烯及无碱玻璃丝几种,进口优质氟塑料能够耐温260℃,并选用全体接连挤出新工艺,使该产品具有优秀的耐酸,碱、耐磨和不燃延之功能,可浸入油水中长期运用。
热电偶补偿导线运用温度能够在—60~260℃,归于今世国内先进水平。系列产品首要应用于各种测温设备上,补偿导线类型按产品的种类划分为 WC3/25、 WRe3-WRe25 、 WC5/26 、WRe5-WRe26 。热电偶补偿导线产品运用特性:补偿导线能够在-60~260℃环境下作业,是非常抱负的自动化单元。已被广泛用于石油、化工、冶金、电力等部分的自动化测温外表的单点或许多点衔接。
二、产品规范
1、产品规范: 热电偶补偿导线:GB/T4989-94
履行热电偶补偿电缆:Q/320831SQL07-96
2、运用温度:耐热级:-65~+200℃及-65~+260℃两种
一般级:-40~+70℃及-40~+105℃两种
3、最小曲折半径:补偿导线:不小于导线外8倍
补偿电缆:有铠装时不小于电缆外径的12倍,无铠装时不小于电缆外径6倍
三、类型及标准
类型 |
分度号 |
100℃电势标称值UV |
200℃电势标称值UV |
允差 |
资料 |
精密级 |
一般级 |
正极 |
负极 |
SC、RC |
S、R |
645 |
1440 |
±10UV |
±60UV |
Cu |
Cu-Ni |
WC3/25 |
WRe3/25 |
1145 |
2602 |
±20UV |
±48UV |
Cu |
Cu-Ni |
BC |
B |
|
|
|
|
Cu |
Cu |
WC5/26 |
WRe5/26 |
1451 |
3089 |
|
±51UV |
Cu |
Cu-Ni |
四、运用分类及护层色彩
运用分类 |
精度等级及标志 |
护层上色 |
一般级 |
精密级 |
一般级 |
精密级 |
一般用 |
G |
B |
A |
黑色 |
灰色 |
耐热用 |
H |
B |
A |
黑色 |
黄色 |
类型 |
SC |
KC |
KC1 |
KX |
EX |
JX |
TX |
正极 |
红 |
红 |
红 |
红 |
红 |
红 |
红 |
负极 |
绿 |
蓝 |
海蓝 |
黑 |
棕 |
紫 |
白 |
类型分度和绝缘上色
类型 |
热电偶分度号 |
配用热电偶 |
补偿导线合金丝 |
绝缘层上色 |
正极 |
负极 |
正极 |
负极 |
BC |
B |
铂铑30-铂铑6 |
铜 |
铜 |
红 |
灰 |
SC |
S |
铂铑10-铂 |
SPC(铜) |
SNC(铜镍0.6) |
红 |
绿 |
RC |
R |
铂铑13-铂 |
RPC(铜) |
SNC(铜镍0.6) |
红 |
绿 |
KCA |
K |
镍铬-镍硅 |
KPCA(铁) |
KNCA(铜镍2) |
红 |
蓝 |
KCB |
KPCB(铜) |
KNCB(铜镍4) |
红 |
蓝 |
KX |
KPX(镍铬10) |
KNX(镍硅3) |
红 |
黑 |
NC |
N |
镍铬硅-镍硅 |
NPC(铁) |
NNC(铜镍18) |
红 |
灰 |
NX |
NPX(镍硅14硅) |
NNX(镍硅4) |
红 |
灰 |
EX |
E |
镍铬-铜镍 |
EPX(镍硅10) |
ENX(铜镍45) |
红 |
棕 |
JX |
J |
铁-铜镍 |
JPX(铁) |
JNX(铜镍45) |
红 |
紫 |
TX |
T |
铜-铜镍 |
TPX(铜) |
TNX(铜镍45) |
红 |
白 |
WC3/25 |
WRa3-WRa25 |
钨铼-钨铼25 |
WPC3/25 |
WNC3/25 |
红 |
黄 |
WC5/26 |
WRa5-WRa26 |
钨铼5-钨铼26 |
WPC5/26 |
WNC5/26 |
红 |
橙 |
运用分类及护层色彩
运用分类 |
精度等级及标志 |
护层上色 |
一般级 |
精密级 |
一般级 |
精密级 |
一般用 |
G |
B |
A |
黑色 |
灰色 |
耐热用 |
H |
B |
A |
黑色 |
黄色 |
首要技术指标:
补偿导线类型按产品的种类划分为SC、KC、KX、EX、JX、TX、NC
其间:a)类型第一个字母与热电偶的分度号相对应;
b)字母“X”表明延伸型补偿导线(型别);
c)字母“C”表明补偿型补偿导线(型别)。
注:SC型补偿导线可配用R型分度号热电偶
结构特征、绝缘层、护层资料、运用温度: |
绝缘层及护层 |
运用温度 |
资料 |
符号 |
聚氟乙烯 |
PVC |
-25~70℃
-25~105℃ |
聚全氟乙丙烯 |
FEP |
-60~205℃ |
可溶性聚四氟乙烯 |
PFA |
-60~260℃ |
|
|
订购需知:
1. 交货长度为100m或整数倍,答应有不短于20m的短段导线交货,但数量不得超越交货总量的10%。
2. 标准,类型,屏蔽,高温,多股,外皮资料等。
3. 本公司出产热电偶用补偿电缆,供多点测温运用。
