一、电焊机电缆的简略介绍

电焊机电缆俗称焊把线，归于橡皮绝缘电缆类，是用于电焊机二次侧接线及衔接电焊钳、电焊机的专用电缆，其特点是：电流大、电压低。护套资料选用天然橡胶或氯丁橡胶混合物，而氯丁橡胶混合物护套具有耐热、耐油和不延燃功能，因而，能够适用于不同的场合。

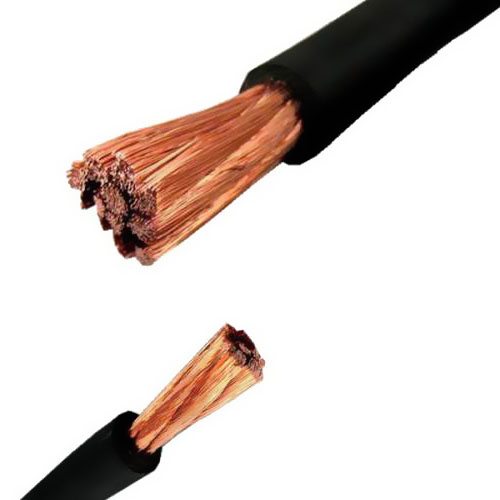

电焊机电缆均为单线芯，导体均为无氧铜，铜丝直径小、根数多，一般由多根铜丝绞组成股线，再由多根股线绞组成导体，所以电焊机电缆线体较粗，铜丝数百根。导体外包一层耐热聚酯薄膜绝缘。类型YH的电缆，绝缘与护套合为一层，厚度较厚，在1.8mm以上，资料为天然橡胶混合物；类型YHF的电缆有两种覆盖层，一种是氯丁橡胶混合物，另一种是以橡皮混合物作为绝缘，以氯丁橡胶混合物作为护套。常用电焊机电缆的规格类型有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。

二、电焊机电缆的几大特性

1.YH电缆是在低电压（最高电压为200V）大电流的条件下作业，要求具有必定耐性。

2.焊把线电缆长时间答应作业温度不该超越65℃。

3.电机引接线电缆频频地移动，扭绕和施放，要求柔软，曲折功能好。

4.在施放中易遭到尖利钢铁构件的刮、擦，故要求电缆绝缘抗撕、耐磨等机械功能好。

5.运用环境条件杂乱，如日晒、水沸、触摸泥水、机油、酸碱液体等，要求有必定的耐气候性和耐油、耐溶剂性。

6.有时会碰到热焊件，要求耐热变形性好。

7.常常移动，要求外径小，重量轻。因为对此种电缆电功能要求不高，且运用环境条件杂乱，在结构上要求满意各种杂乱的环境要素是不适宜的。运用时留意改进运用条件，避免外来损坏。

三、电焊机电缆的挑选

电焊机的一次电源线，长度一般不不宜超越三米，截面积可取电流密度为每平方毫米4-6A。可按以下一次额定电流别离为30-50A，60-80A，100A，120-150A，200A，300A，360-400A的别离取10平方毫米，16平方毫米，25平方毫米，35平方毫米，50平方毫米，75平方毫米，90平方毫米。

焊接电缆可选用电焊专用YHH型橡套软件电缆和YHHR型特软焊接电缆。选用焊接电缆时应从温升和电压降两方面来才考虑。对长度20米以下的可疏忽其压降的影响，而只按电流来挑选，电流密度可取每平方4-10A。下列出各种长度下不同电流时，焊接电缆的截面积的选用。长度20米，30米，40米，50米，60米，70米，80米，90米，100米。100A别离为16,25,25,35,35,50,50,60,60平方毫米；150A别离为25,35,35,50,50,60,60,70,70平方毫米；200A的别离为25,35,35,50,50,60,60,70,70平方毫米；300A的别离为35,50,50,60,60,70,70,85,85平方毫米；400A的别离为50,60,60,70,70,85,85,95,95平方毫米；500A的别离为60,70,70,85,85,95,95,120,120平方毫米；600A的别离为70,85,85,95,95,120,120135,135平方毫米。

四、电焊机电缆运用与修理

1.本设备为不行修理型，其各项维护特性由制造厂规则，不行随意调整；

2.弧焊机有风冷及主回路有触摸器的，要将风机及触摸器线圈电源接于设备的输入电源端；

3.每次运用前调查维护器指示灯状况，红灯是电源指示，绿灯是安全电压指示，其正常状况是：绿灯不焊接时发亮，焊接时平息，如发现在焊机不焊接时绿灯平息，则标明维护器已失掉维护效果，应立即停用。
