珠江电缆:矿物绝缘电缆型号有哪些

发布时间:2020.03.29 新闻来源:花环珠江电缆_珠江花环电力科技有限公司,广州珠江电缆,国标珠江电缆 浏览次数:

矿藏绝缘电缆类型规范繁复,接下来珠江电缆小编通过导体的结构来区别刚性和柔性矿藏绝缘电缆比照,来给我们介绍下刚性矿藏绝缘电缆除了自身较生硬之外还有什么优势,柔性矿藏绝缘电缆它的抗碰击才能又怎么?

矿物绝缘电缆型号有哪些

一、命名代号

B--布线用矿藏绝缘电缆,T--布线用矿藏绝缘电缆,L--铝金属套,Y--聚氯乙烯外护套,Z--耐电压等级重型750V

二、芯数规范及截面积比照

NG-A/BTLY:1芯 10~300 mm2 ;2, 3, 4, 5芯 2.5~300 mm2;3+1, 3+2, 4+1芯 4~300 mm2。

YTTW:1芯 10~630mm2;2, 3, 4芯 2.5~120mm2; 3+1芯 16~120 mm2。

BBTRZ:1芯 10~500 mm2; 2, 3, 4, 5芯 1.5~400 mm2 ;3+1, 3+2, 4+1芯 4~400 mm2。

BTTZ:1芯 1.5~400mm2; 2, 3, 4芯 1.5~25mm2; 7, 10, 12芯 1.5~2.5mm2。

矿物绝缘电缆型号有哪些

三、履行规范

柔性矿藏绝缘电缆:JS/GY002-2017额外电压1KV及以下无机矿藏绝缘柔性防火电缆

刚性矿藏绝缘电缆:国家规范/国际规范 GB/T 13033/ IEC 60702

四、工作温度和绝缘材料

NG-A(BTLY):选用双面云母带+陶瓷带,可达1300°C

YTTW:选用金云母带,可达950°C

BBTRZ:选用金云母带+XLPE,可达950°C

BTTZ:选用氧化镁,可达1000°C

五、敷设条件

柔性矿藏绝缘电缆:需关闭桥架或穿管维护(YTTW可明敷,不必桥架或穿管)

刚性矿藏绝缘电缆:可明敷,不必桥架或穿管

六、矿藏绝缘电缆类型分类

BBTRZ:铜护套柔性矿藏绝缘电缆,由铜绞线、矿藏化合物绝缘、矿藏化合物护套构成

BTTZ、BTTVZ、BTTYZ:轧纹金属护套矿藏绝缘电缆,由实心铜杆、氧化镁绝缘、无缝铜管护套构成

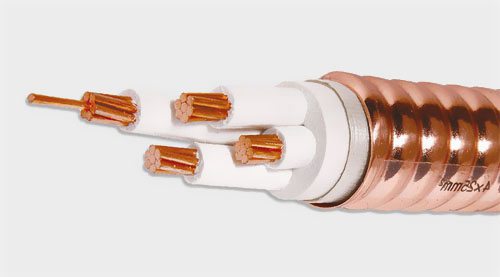

YTTW,YTTWV、YTTWY:铜芯轧纹管护套矿藏绝缘电缆,由铜绞线、氟云母带绝缘、铜带纵向包裹接连焊接护套构成

BTLY、NG-A:阻隔型柔性矿藏绝缘电缆,由铜绞线、金云母带绝缘、无缝铝管护套、隔氧层填充、阻隔耐火层、低烟无卤护套构成

七、共同点

通过以上几点比照,信任我们对矿藏绝缘电缆有更深层的了解,一起矿藏绝缘电缆还具有共同性:无机矿藏绝缘牢靠,防水,防鼠蚁,机械强度高,耐腐蚀,节能环保,防辐射、寿命长等。

以上内容便是珠江电缆:矿藏绝缘电缆类型有哪些的简略共享,期望对我们有所协助。想要了解更多关于电线电缆常识,可登陆珠江电缆有限公司网站检查!
