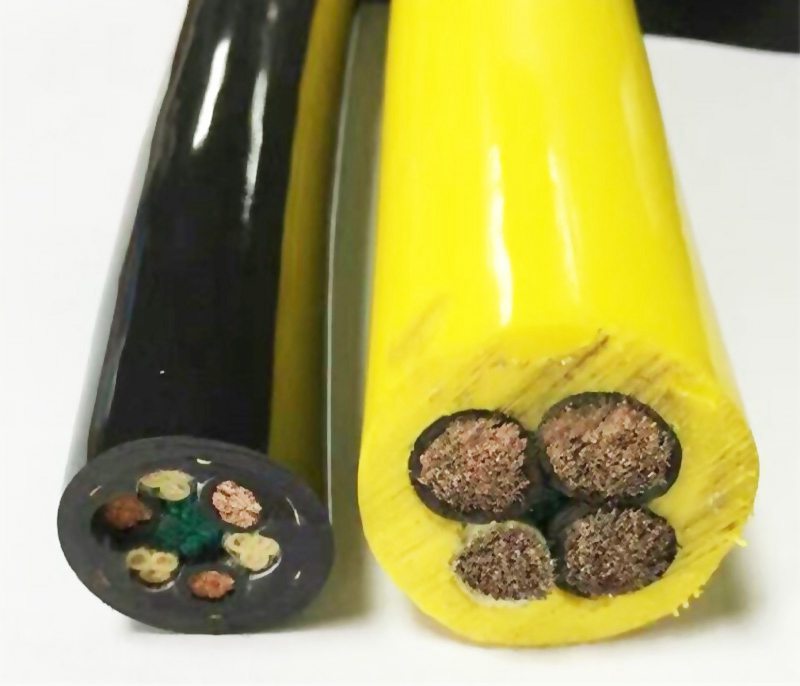

珠江电缆PUR龙门吊电线

产品结构

导线：      0.14m㎡-0.34m㎡：裸铜多股线，精制线
            ≥0.5m㎡：裸铜多股线
            契合IEC60228,VDE0295,6级
绝缘：      0.14m㎡-0.34m㎡：TPE531
            ≥0.5m㎡：TPE510

色彩代码：  0.14m㎡-0.34m㎡：契合色彩代码
            ≥0.5m㎡：带有接连编号的黑色芯线契合EN50334，自3根芯线起带一根黄绿接地线
线芯结构：  每层均通过特别处理，并包有无纺带
护套资料：  PUR TMPU 契合DIN VDE0282+HD22.1
护套色彩：  黑色（RAL9005）

特性与契合性
 特性:     ▲耐久经用
           ▲耐油性
           ▲耐低湿潮
           ▲超越0.5mm以上的改变视点可到达±450°

技术参数
电压:          0.14m㎡-0.34m㎡：UVL/SCA300V
               ≥0.5m㎡：UVL/SCA600V
最高操作电压： 0.14m㎡-0.34m㎡：最大350V
               ≥0.5m㎡：DIN VDW300/500V

 测验电压U：   0.14m㎡-0.34m㎡：1500V契合DIN VDE0472
               ≥0.5m㎡：3000V契合DIN VDE0281+HD21.2
改变视点：     达±270℃/0.5m

最小曲折半径   高柔性10XD/从34芯线12XD

运用温度          UL              CSA         DIN VDE
固定敷设：       达+80℃         达+80℃     -50/+105℃
移动装置：       达+80℃         达+80℃     -40/+90℃

抗辐射强度：  50000000cJ/Kg

阻燃性：      UL VW-1+CSA FT1+FT2,IEC60332-1-2+EN60332-1-2
耐油性：      优异PUR TMPU+DIN VDE0282+HD22.1
耐化学性：    优异的耐酸，碱，溶剂，耐磨，各种液压油等的功能
产品应用
应用于不同工业域的衔接电缆，如工业机器人，龙门吊机械或升机械的制作，这些电缆适用于中等机械应力，特别是冲突，高柔性抗扭应力，一起在没有拉盈余的负载下，可自在的曲折运动，这些电缆可用于因结构而不可能运用的拖链的场所，还可应用于低温，枯燥和十分湿润的房间及无防护场所

类型	标准	导体根数	单根导体直径φ	近似密度公斤/KM	标称外径/下限mm	外径上限mm

HY-PUR	25.0*2C	882	0.19	1139.1	24.4	25.4
HY-PUR	25.0*3C	882	0.19	1466.1	24.4	27.2
HY-PUR	25.0*4C	882	0.19	1859.6	24.4	30.2
HY-PUR	25.0*5C	882	0.19	2237	24.4	32.9
